產品描述

一、設備概況

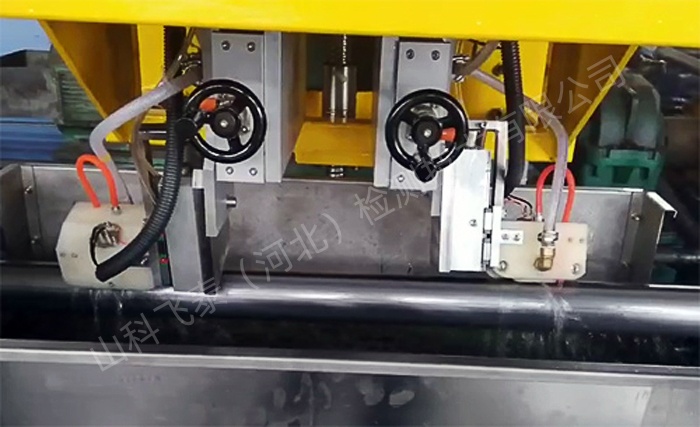

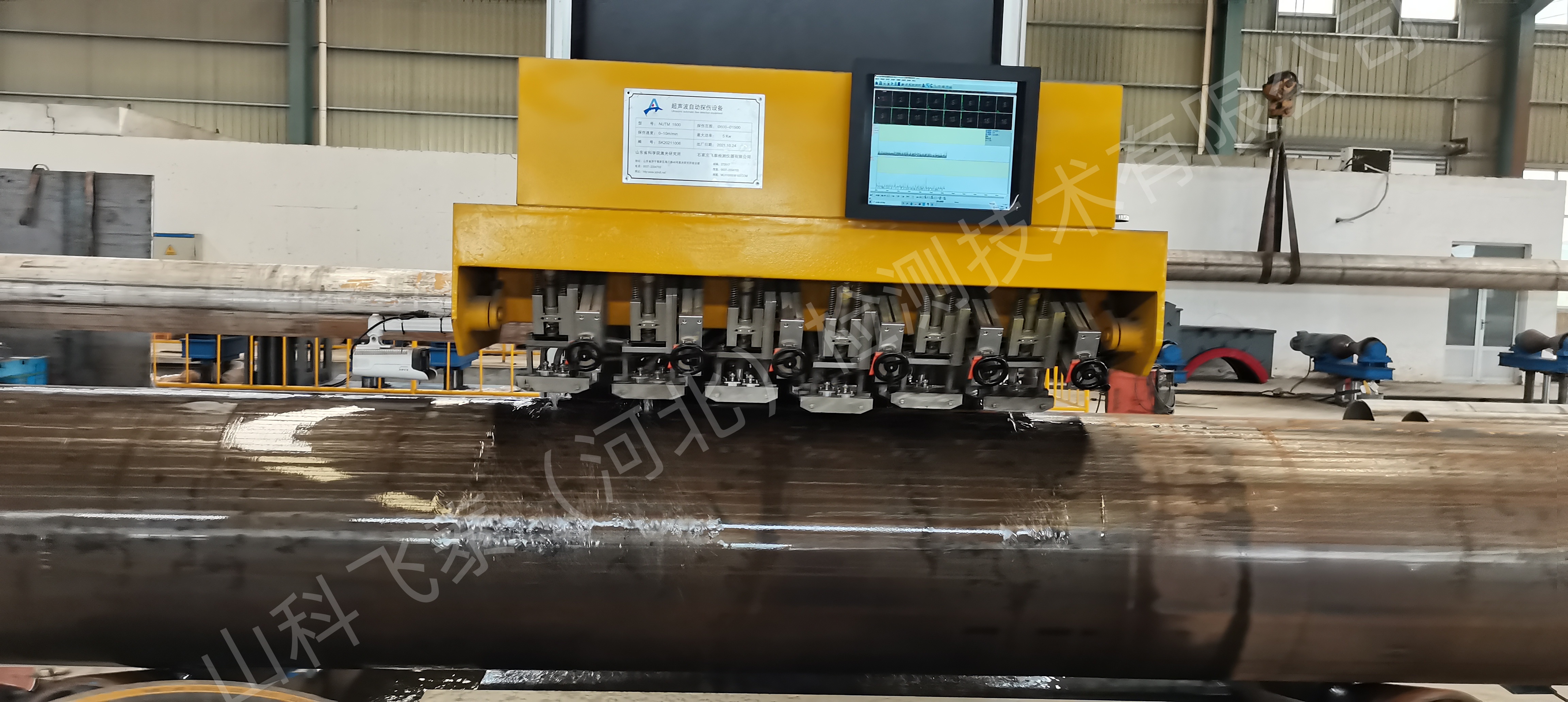

該設備探傷采用在線檢測模式，鋼管縱向在制管線上行進到探傷區，自動落下探架，采用水膜法對焊縫縱向缺陷、橫向缺陷及焊縫兩測分層缺陷進行探傷。探傷位置在空冷、水冷后，在定徑前。焊管生產線保證焊縫偏差小于±5°。橫焊縫檢測信號由需方（或主機線）提供。鋼管前進的速度信號由需方（或主機線）提供。本檢測系統無單獨內毛刺檢測裝置，當有內毛刺時， 只能當作缺陷進行報警處理。需方在刮內毛刺后提供預濕水冷卻裝置，在探傷前提供循環水冷卻裝置，保證管體表面溫度 0℃—65℃，滿足探傷要求。

二．技術規格說明

1、探傷方法：

直焊縫超聲檢測超聲：8通道。

 4通道縱向傷探頭、2通道橫向傷探頭、2通道熱影響區分層探頭

2、技術參數性能：

檢查缺陷的種類：縱向傷、橫向傷、熱影響區分層

探傷速度： 0—10m/分鐘

頻率： 超聲0.5 MHz –5MHz

誤報率： ≤1%

漏檢率： ≤0

探傷鋼管直徑： φ406～φ1524mm 長度： 6-12.4米

壁厚： 7--30 mm

彎曲度： ≤3/1000mm 檢測靈敏度： ASTME273（10%壁厚槽傷）

檢出缺陷后處理：即時給出聲光報警信號

絲杠增加保護罩。

     我公司依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有 20 多年的歷史，定型的和超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的幾百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
