一、產品概述

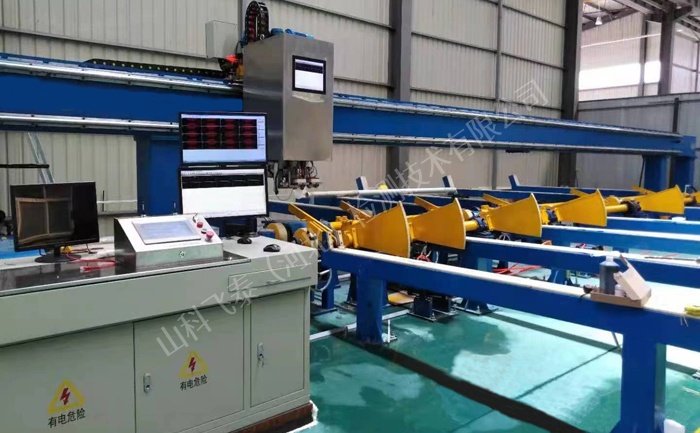

        鋼管管端檢測設備為水柱法超聲波檢測，運動方式為橫進橫出懸臂梁檢測方式。通過翻料設備將鋼管從上料臺架上翻至旋轉輥道向一端齊頭，旋轉輥道驅動鋼管旋轉。三套水柱探頭主機從待機區駛?cè)脘摴軆啥?00mm（通過傳感器定位，距離可調）處落至鋼管上，等鋼管旋轉一周后探頭主機向鋼管兩側移動至端部停頓，利用鋼管自轉，檢測探頭在鋼管上部沿鋼管上表面移動，形成螺旋線掃查的檢測方式，完成對鋼管一側的端部500mm進行全覆蓋探傷，等探頭在鋼管端部旋轉一周后抬起然后駛至待機工位。然后通過翻料設備將鋼管翻至旋轉輥道向另一端齊頭，再通過上述流程對鋼管另一側進行探傷。

 二、設備組成

● 16通道超聲探傷系統          ● 探頭及探頭跟蹤裝置

● 龍門式橫梁機構               ● 電控系統

● 探頭升降裝置                 ● 人機界面

● 打標裝置                     ● 缺陷評估系統

● 氣路系統                     ● 鋼管旋轉輥道

● 水循環系統                   ● 上下料系統

 三、鋼管探傷規格要求

● 鋼管材質：碳鋼、合金鋼；

● 直徑范圍：Ф60～Ф920mm；

● 長度范圍：5m～15m；

● 壁厚范圍：3～50mm；

● 單只重量：≤5000kg；

● 直線度：≤0.3%

● 橢圓度：≤2% ；

 四、主要參數

● 檢查缺陷的種類：內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內

   部橫向傷、縱向傷、管壁分層測厚等；

● 頻率：超聲0.5 MHz --15MHz；

● 誤報率：≤1%（針對樣管）

● 漏檢率：0（針對樣管）

● 信噪比：≥8db

● 檢測靈敏度： GB/T 5777-2019標準中的U2等級；
